1. 이산화탄소 열 펌프식 물 가열기가 무엇입니까?
이산화탄소 열 펌프는 이산화탄소를 냉매로 이용하는 열 펌프 시스템입니다. 이산화탄소 냉매 코드가 R-744이기 때문에, 이산화탄소 열 펌프는 또한 R744 열 펌프로 불립니다.
2. 이산화탄소 열 펌프의 원리로 일하기
이산화탄소 열 펌프의 작업 원칙은 보통 열 펌프의 그것과 근본적으로 같습니다. 설정 시간 동안 고온수 축열조의 수온이 온도 조절기의 설정값 보다 낮을 때, 열 펌프, 선풍기와 순환수 펌프는 자동적으로 켜지고 선풍기가 공기를 증발기로 이끕니다. 증발기에서 열 매체가 공기에서 열 에너지를 흡수한 후, 그것은 고온을 발생시키기 위해 열 펌프 (압축기)에 의해 압력을 받고 그리고 나서 열이 수온을 상승시키기 위한 열교환기를 통한 물과 냉각되는 것 뒤에 스로틀 밸브를 통한 열 매체 플로우에 공개됩니다. 가열된 물의 온도가 세트 온도에 도달할 때까지, 열 흡수와 열 방출을 반복하면서, 증발기로 돌아가시오 그러면 열 펌프와 팬은 일하는 것을 멈춥니다.
3. 이산화탄소 열 펌프식 물 가열기의 장점 :
1) 이산화탄소의 단위 부피 당 냉각 용량은 여러 번 다른 냉각제의 그것입니다. 의미 심장하게 시스템 전체를 매우 소형이게 하면서, 그것의 우수 플로우와 열전도 특성은 압축기와 시스템의 크기를 줄일 수 있습니다 ;
2) 이산화탄소 냉매는 오존층에 대한 어떤 파괴성 효과도 거의 가지고 있지 않고 GWP가 또한 낮습니다 ;
3) 밤에 오프-피크 전기 사용료에 결합된 높은 열 효율 이산화탄소 냉각제는 매우 운영비를 줄일 것입니다 ;
4) 좋은 공연과 화확적 안정성, 이산화탄소는 안전하고 논-톡식과 불연성이고 다양한 윤활유와 공통 기기 부품과 물질에 적합하고, 고온에 심지어 유해 가스를 생산하기 위해 분해되지 않을 것입니다 ;
5) 그것은 냉각 주기와 장비로 적합한 열역학 성질을 가지고 이산화탄소의 증발의 숨은열이 상대적으로 큽니다 ;
6) 전통적 냉매와 비교해서, 이산화탄소 천임계 사이클의 압축은 2.5-3.0에 대해, 상대적으로 작으며, 그것이 이로써 시스템의 동작계수를 강화하면서, 압축기의 운영 효율성을 향상시킬 수 있습니다.
7) 이산화탄소 배기 온도의 사용은 더 높고 55~90C의 더 레인지에서 조정할 수 있는 더 높은 온도 뜨거운 물을 얻을 수 있습니다 ; 이산화탄소 열 펌프는 -20C에 일할 수 있습니다, 심지어 극심한 감기에서 조차 환경이 또한 90C 뜨거운 물을 공급할 수 있습니다.
8) 이산화탄소는 지구 위의 지칠 줄 모르고 지칠 줄 모르는 자연적인 물질입니다. 자연 냉매 작동 매체로서, 이산화탄소는 그것의 환경 보호, 비중독성과 우수한 천임계 사이클 특성으로 인해 CFC로 간주됩니다. 냉각제을 최고 대체.
4. 보통 열 펌프와 차이 :
이산화탄소 열 펌프식 물 가열기는 이산화탄소를 냉매로 이용합니다. 보통 열 펌프는 일반적으로 환경적으로 우호적 냉매를 냉매로 이용합니다. 그 둘의 작업 원칙은 근본적으로 똑같은 것 입니다. 양쪽은 증기 압축 형태에 속하지만, 그러나 그들이 조금 다릅니다. 이산화탄소 열 펌프는 초임계 사이클 즉, 콘덴싱에 속합니다. 콘덴서 단부에, 프레온 냉매가 콘덴서 단부에 액체로 응축되고, 그리고 나서 질식한 반면에, 이산화탄소가 액체로 응축되지 않을 것입니다.
5. 이산화탄소 열 펌프의 개발 제한 :
냉각제로서의 이산화탄소의 주요 불이익은 그것이 더 아래 임계의 온도 (31.1' Ｃ)과 높게 임계 압력 (7.37MPa)를 가지고 있다는 것입니다. 특히 후자를 위해, 천임계 사이클이 채택되면, 소재 강도, 봉합 위의 더 엄중한 요구와 시스템의 관 접속을 가지고 있는 이산화탄소 냉장 시스템에서의 동작 압력은 최고 10까지 MPa에 도달할 수 있습니다. 확실히, 생산비는 또한 다른 공기 공급원들입니다. 여러 번 히트 펌프 유닛.

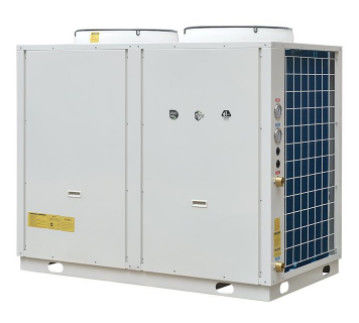

| 모노 블록 이산화탄소 열 펌프식 물 가열기 | ||||
| 유닛 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| 상술 | 7.5HP | 10HP | 15HP | |
| 전원 공급기 | 3상 five-wire380V/50Hz | |||
| 가열 모드 | 직접적인 열 / 사이클타입 | |||
| 표준 작동 조건 | 가열 용량 (kw) | 27.5 | 36.7 | 55.1 |
| 입력 전원(kW) | 6.1 | 8.2 | 13.7 | |
| COP | 4.5 | 4.5 | 4.5 | |
| 뜨거운 물 flow(m3/h) | 0.59 | 0.79 | 1.18 | |
| 고온 상태 | 가열 용량 kw) | 23.9 | 28.5 | 51.5 |
| 입력 전원(kW) | 7.5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| 뜨거운 물 flow(m3/h) | 0.27 | 0.33 | 0.59 | |
| 저온 환경 | 가열 용량 (kw) | 17.3 | 21.4 | 34.8 |
| 입력 전원(kW) | 6.2 | 7.6 | 12.4 | |
| COP | 2.8 | 2.8 | 2.8 | |
| 뜨거운 물 flow(m3/h) | 0.32 | 0.4 | 0.65 | |
| 성분 정보 |
물 관이음새의 크기 | DN20 | DN25 | |
| 물 열교환 장치 | 판형 또는 소매 열교환기 | |||
| 공기 열교환기 | 구리 튜브를 위한 알루미늄 핀 | |||
| 압축기 유형 | 반-폐쇄형 레시프로케이팅 | |||
| 조작 패널 | 칼라 터치 스크린 | |||
| 최대 수단 온도(C) | 90C | |||
| 냉각제 | R744 (CO2 ) | |||
| 디자인 압력(MPa) | 높은 쪽 15, 낮은 쪽 8 | |||
| 차원 (L*W*H 밀리미터) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| 소음 (dB) | 56 | 59 | 62 | |
| 중량(KG) | 550 | 660 | 780 | |
| 사용의 범위 | 급수 온도(C) | 5~ 40 | ||
| 급수 압력 | 0.05~ 0.4 | |||
| 유출하는 온도(C) | 55~ 90 | |||
| 최대 흐름 | 1.2 | 1.5 | 2.4 | |
| 에워싼 온도(C) |
'-20~43
|
|||
