| 모델 | PAVH-06V1FBA-250L | PAVH-09V1FBA-250L | PAVH-12V1FBA-250L | ||
| 전원 공급기 | |||||
| 전원 공급기 / 냉각제 | V/Hz/Ph | 220-240/50/1 - R32 | |||
| 성능 | |||||
| 맥스. 가열 용량 (1) | kW | 6.5 | 9.2 | 11.6 | |
| C.O.P (1) | 창고 증권 | 4.61 | 4.38 | 4.3 | |
| 가열 용량 민./Max.(1) | kW | 3.5 / 6.5 3.5 / 6.5 | 4.3/9.2 | 5.5 / 11.6 5.5 / 11.6 | |
| 가열 전원 입력 민./Max.(1) | Ｗ | 758 / 1410 | 927/2097 | 1107 / 2683 | |
| C.O.P 민./Max.(1) | 창고 증권 | 4.5 / 4.7 4.5 / 4.7 | 4.38/4.71 | 4.3 / 4.9 4.3 / 4.9 | |
| 맥스. 가열 능력(2) | kW | 6 | 8.6 | 11.2 | |
| C.O.P (2) | 창고 증권 | 3.46 | 3.37 | 3.45 | |
| 가열 용량 민./Max.(2) | kW | 3.15 / 6 3.15 / 6 | 3.9/8.6 | 4.9 / 11.2 4.9 / 11.2 | |
| 민 히팅 파워 입력./Max.(2) | Ｗ | 943 / 1732 | 1162/2550 | 1401 / 3263 | |
| C.O.P 민./Max.(2) | 창고 증권 | 3.34 / 3.56 | 3.37/3.58 | 3.3 / 3.5 3.3 / 3.5 | |
| 맥스. 냉각 용량 (3) | kW | 7.45 | 9.5 | 9.8 | |
| E.E.R (3) | 창고 증권 | 4.05 | 4.23 | 3.9 | |
| 냉각 용량 민./Max.(3) | kW | 6.22/7.45 | 6.7/9.5 | 7.2/9.8 | |
| 냉각 전원 입력 민./Max.(3) | Ｗ | 1400/1863 | 1679/2242 | 1791/2510 | |
| E.E.R 민./Max.(3) | 창고 증권 | 4.05/4.45 | 4.0/4.6 | 4.0/3.8 | |
| 맥스. 냉각 용량 (4) | kW | 4.5 | 7.2 | 8.5 | |
| E.E.R (4) | 창고 증권 | 2.7 | 2.8 | 2.9 | |
| 냉각 용량 민./Max.(4) | kW | 3.5/4.5 | 4.9/7.2 | 4.9 / 8.5 4.9 / 8.5 | |
| 냉각 전원 입력 민./Max.(4) | Ｗ | 1.33/1.68 | 1451/2366 | 1358 / 2987 | |
| 실행할 수 있는 대기 온도 범위 | 오크 | -25~43 | |||
| 민. 시스템 수온 (난방／냉방) | 오크 | ||||
| 민. 시설, 작전과 창고를 위한 건평 | m2 | 7 | 17 | 28 | |
| 민. 작업관의 지역 | m2 | 7 | 17 | 28 | |
| 맥스. 운영 고압 | MPa | 4.2 | |||
| 맥스. 수술 저압 | MPa | ||||
| 성분 | |||||
| 압축기 | 유형 - 양 / 시스템 | 쌍둥이 교차로 - 1 | 쌍둥이 교차로 - 1 | 쌍둥이 교차로 - 1 | |
| 팬 | 양 | 1 | 1 | 1 | |
| 기류 | m3/h | 2500 | 3150 | 3150 | |
| 정격 전력 | Ｗ | 34 | 45 | 45 | |
| 소음 수준 (소리 전력) | 야외인 실내 / | dB(A) | 44/52 | 44/53 | 44/52 |
| 물 측면 열 교환기 | 타입 | 판 열교환 장치 | |||
| 수압 드롭 | kPa | 26 | 26 | 26 | |
| 배관 접속 | 인치 | G1 " | G1 " | G1 " | |
| 수력학 | |||||
| 무방한 수류 | 민./Rated./Max. | L/S | 0.21/0.29/0.35 | 0.26/0.43/0.52 | 0.34/0.57/0.68 |
| 차원과 중량 | |||||
| 순수한 차원(L×D×H) | 실내 유닛 | 밀리미터 | 600x650x1720 | 600x650x1720 | 600×650×1720 |
| 실외 유닛 | 밀리미터 | 1010x370x700 | 1165x370x845 | 1165x370x845 | |
| 정미중량 | 실내 유닛 | Kg | 121 | 121 | 121 |
| 실외 유닛 | Kg | 57 | 70 | 77 | |
| 기록 : | |||||
| (1) 가열 조건 : 물 유입구 / 배출구 온도 : 30oC/35oC, 대기 온도 : DB 7oC/WB 6oC ; | |||||
| (2) 가열 조건 : 물 유입구 / 배출구 온도 : 40oC/45oC, 대기 온도 : DB 7oC/WB 6oC ; | |||||
| (3) 냉각 조건 : 물 유입구 / 배출구 온도 : 23oC/18oC, 대기 온도 : DB 35oC/WB 24oC ; | |||||
| (4) 냉각 조건 : 물 유입구 / 배출구 온도 : 12oC/7oC, 대기 온도 : DB 35oC/WB 24oC ; | |||||
| (5) 상술은 사전통보 없이 바꾸기에 쉽습니다. 유닛의 실제 상술을 위해 미안하지만, 유닛에 스티커를 언급하세요. | |||||

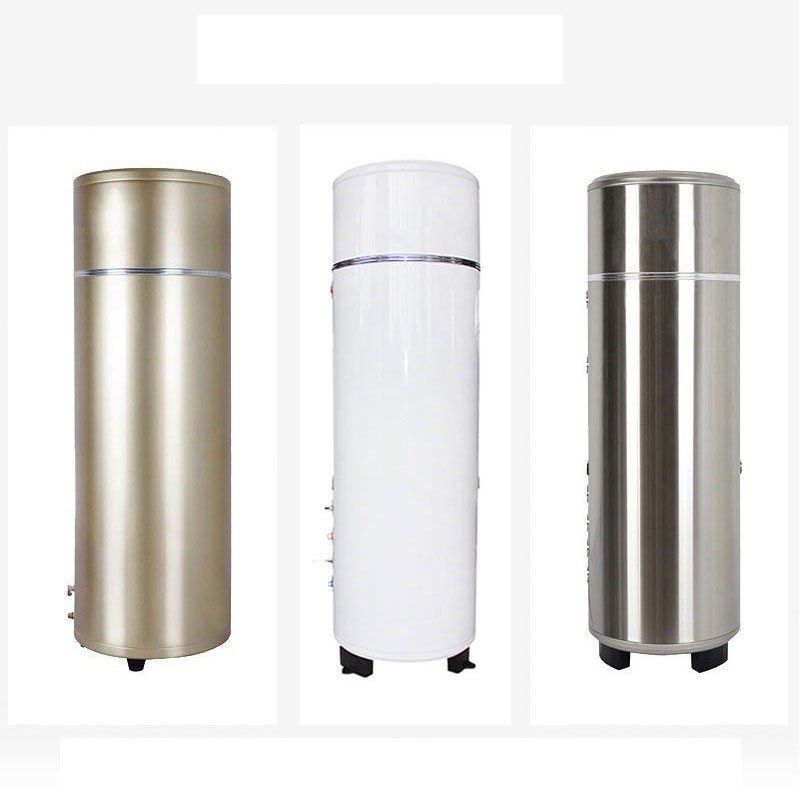

특징 올인원 주거 뜨거운 물 열 펌프 - 모델 비 200L
