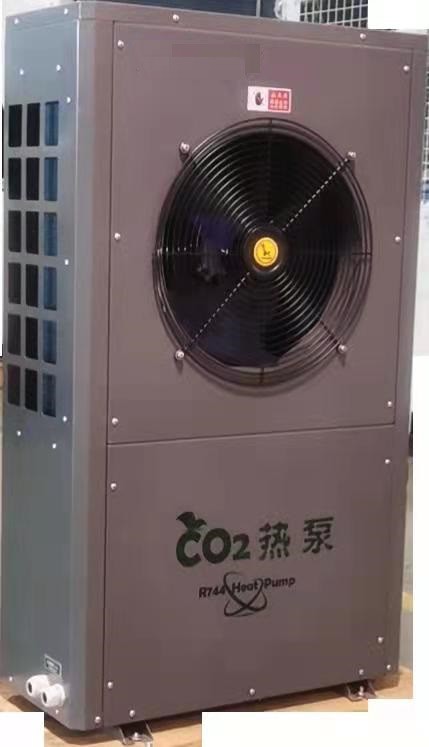

90 도의 106 kw 공기 열원 히트 펌프 R744(CO2) 수단에 대한 기술
이산화탄소 넘김 고비 히트 펌프 유닛은 낭비 열 복원에서 중요한 에너지 절약 효과를 가집니다. 임계 초과한 이산화탄소의 우수한 특성을 통하여, 단지 전기는 고온 뜨거운 물을 생산하도록 요구됩니다. 북의 100에서 20도 저방사능 구역에서, 공기의 폐열은 흡수될 수 있습니다. 이산화탄소의 임계 초과 지역에서, 가스 열 교환기는 여전히 효율적으로 60 'Ｃ 위에 고온 뜨거운 물을 생산할 수 있습니다.
이산화탄소 고온 열 펌프
이산화탄소는 고열 전도성과 견줌 열용량으로, 자연적 작동유체이며, 그것이 높은 열전도율을 획득하기 위해 돕습니다 ; 낮은 동적 점도는 관에서 유체로 일하는 압력 강하를 감소시킬 수 있습니다. 높은 증기 밀도는 작동유체의 질량 유량 속도를 향상시키기 위해 돕습니다, 밀도비 (밀도비가 가스와 액체의 특성 사이의 차이를 대표합니다) 작으며, 그것이 작동유체의 분포에게 유익하고 표면 장력이 작으며, 그것이 구역의 증발기 열 전도 강도에서 비등을 향상시킬 수 있습니다. 가스 농도는 높고 단위 부피 당 가열 용량이 크며, 그것이 크기에서 소형이고 작은 시스템 라이터를 만들면서, 파이프와 압축기의 크기를 줄일 수 있는 R22의 것보다 약 5 배입니다. 압축기 (작동유체에서의 응축 압력과 증발 압력의 비율)의 압력비는 낮고, 압축 과정이 등엔트로피 압축에 더 가깝고 효율성이 향상됩니다. 광범위한 관계자들과 낮은 가격.
이산화탄소 넘김 고비 냉각 주기의 과정은 조금 보통 증기 압축식냉동순환의 그것과 다릅니다. 압축기에서의 흡인 압은 임계 압력 보다 하락하고 증발 온도가 임계 온도 보다 또한 더 낮습니다. 주기의 흡열 과정은 여전히 임계 미만 조건에서 실행됩니다. 열 교환 프로세스는 완료하기 위한 잠열에 의존합니다. 그러나, 압축기에서의 배기 압력은 임계 압력 위에 있고 어떤 응축물도 작동 매체의 열 릴리스 프로세스 동안 생산되지 않습니다. 고압 열 교환기는 더 이상 있고 콘덴서 그러나 가스 쿨러를 불렀습니다. 응축 온도의 전통 개념은 잃어버렸습니다. 의미할 때, 열 교환 프로세스는 완료하기 위한 현열에 의존합니다.

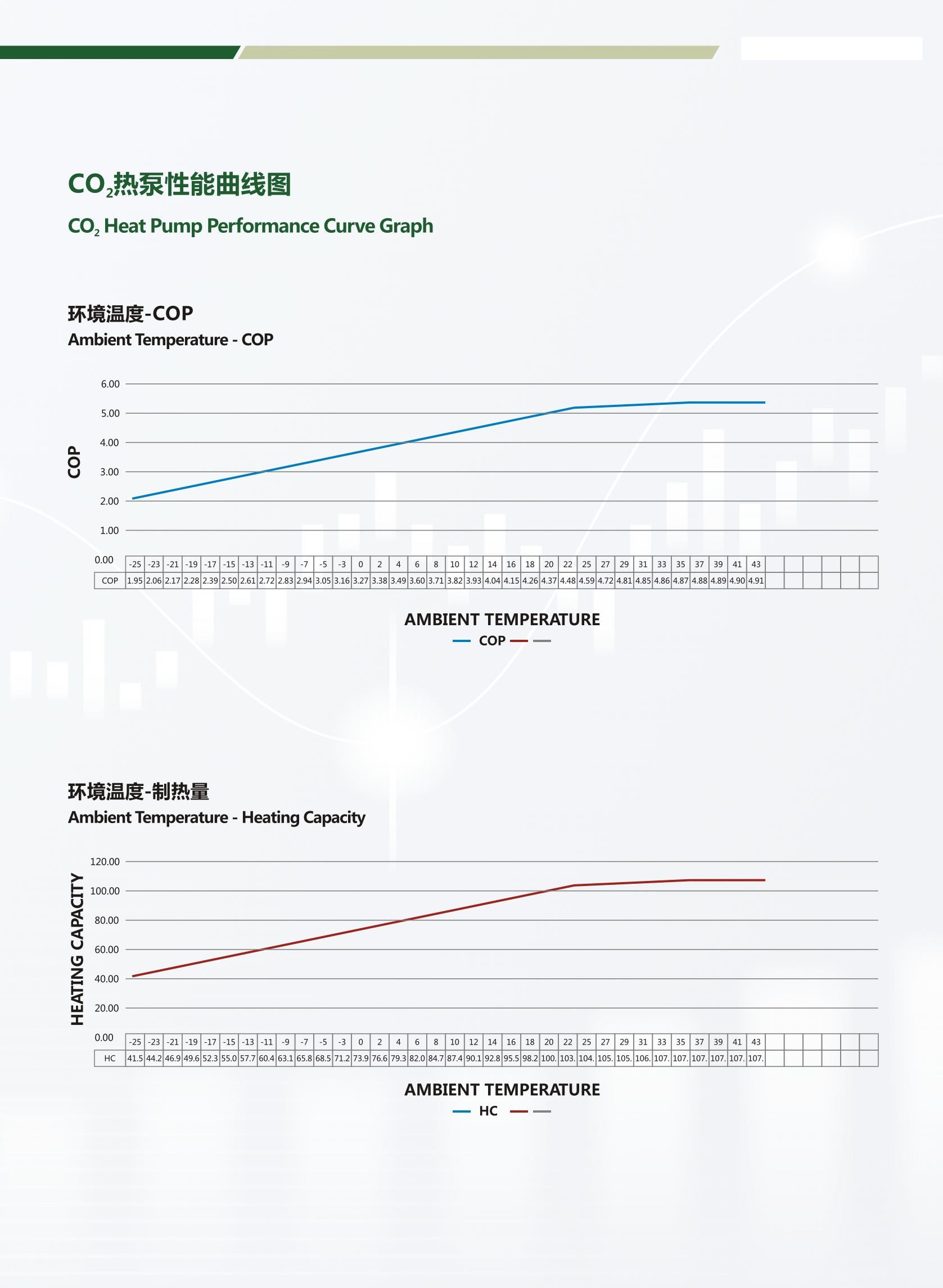

90 도의 106 kw 공기 열원 히트 펌프 R744(CO2) 수단의 성능
극히 낮은 온도 근무 조건 : 대기 온도 DB-10-C, 물 유입구 온도 9' Ｃ ;
상태를 녹이세요 : 대기 온도 DB2' C/WB1' Ｃ, 물 유입구 온도 9' Ｃ ; 저온 환경 : 대기 온도 DB7' C/WB6' Ｃ, 물 유입구 온도 9' Ｃ ; 표준 작동 조건 : 대기 온도 DB20' Ｃ /WB15' Ｃ, 유입구 용수 온도 15' Ｃ ; 고온 근무 조건 : 대기 온도 DB38' C/WB23' Ｃ, 유입구 용수 온도 29' Ｃ.
설치 기록 :
1. 설치의 주위에 있는 간격은 Im 이하이지 않아야 합니다 ;
2. 열 펌프 외에 파이프라인은 서리로부터 보호되어야 하고 가열 소자가 설치될 수 있습니다 ;
3. 열차단과 보호 측정은 열손을 막기 위해 온수 순환을 위한 파이프라인을 위해 잡혀야 합니다.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
저수 탱크를 프레셔-베어링 적용 다이어그램
90 도의 106 kw 공기 열원 히트 펌프 R744(CO2) 수단
시스템 도 스마트 제어 시스템
90 도의 106 kw 공기 열원 히트 펌프 R744(CO2) 수단
|
이산화탄소 열 펌프 뜨거운 물 단위 명세 리스트 90 도의 106 kw 공기 열원 히트 펌프 R744(CO2) 수단 |
||||||||
| 모델 | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 상술 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 전원 공급기 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 가열 방법 | 직접적인 히팅 / 순환 | |||||||
| 실시 광고 조건 | (kw) 가열 용량 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) 입력 전원 |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 고온 근무 조건 | (kw) 가열 용량 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) 입력 전원 | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 근무 조건 | (kw) 가열 용량 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) 입력 전원 | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) 물 가열 흐름 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| 파츠 정보 | 송수관 인터페이스 크기 | DN15 | DN20 | DN25 | DN32 | |||
| 물 열교환 장치 | 판형 또는 튜브 열교환 장치 | |||||||
| 공기 열교환기 | 구리 튜브 알루미늄 핀 | |||||||
| 압축기 유형 | 두배 교차로 | 반-폐쇄형 왕복식 | ||||||
| 조작 패널 | 칼라 터치 스크린 | |||||||
| 최대 배출구 온도 | 85C | 90C | ||||||
| 냉각제 | R744(CO2) | |||||||
| 디자인 pressur(MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| 차원 (L,W,H 밀리미터) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( dB) 소음 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (킬로그램) 체중 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| feedwatertemperature(C) | 5~40 | |||||||
| (수압 MPa를 공급하세요) | 0.05~0.4 | |||||||
| 물 배출구 온도 (C) | 55~85 | 55~90 | ||||||
| 최대 흐름 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 대기 온도 (C) | -25~43 | |||||||
시스템 개념도
