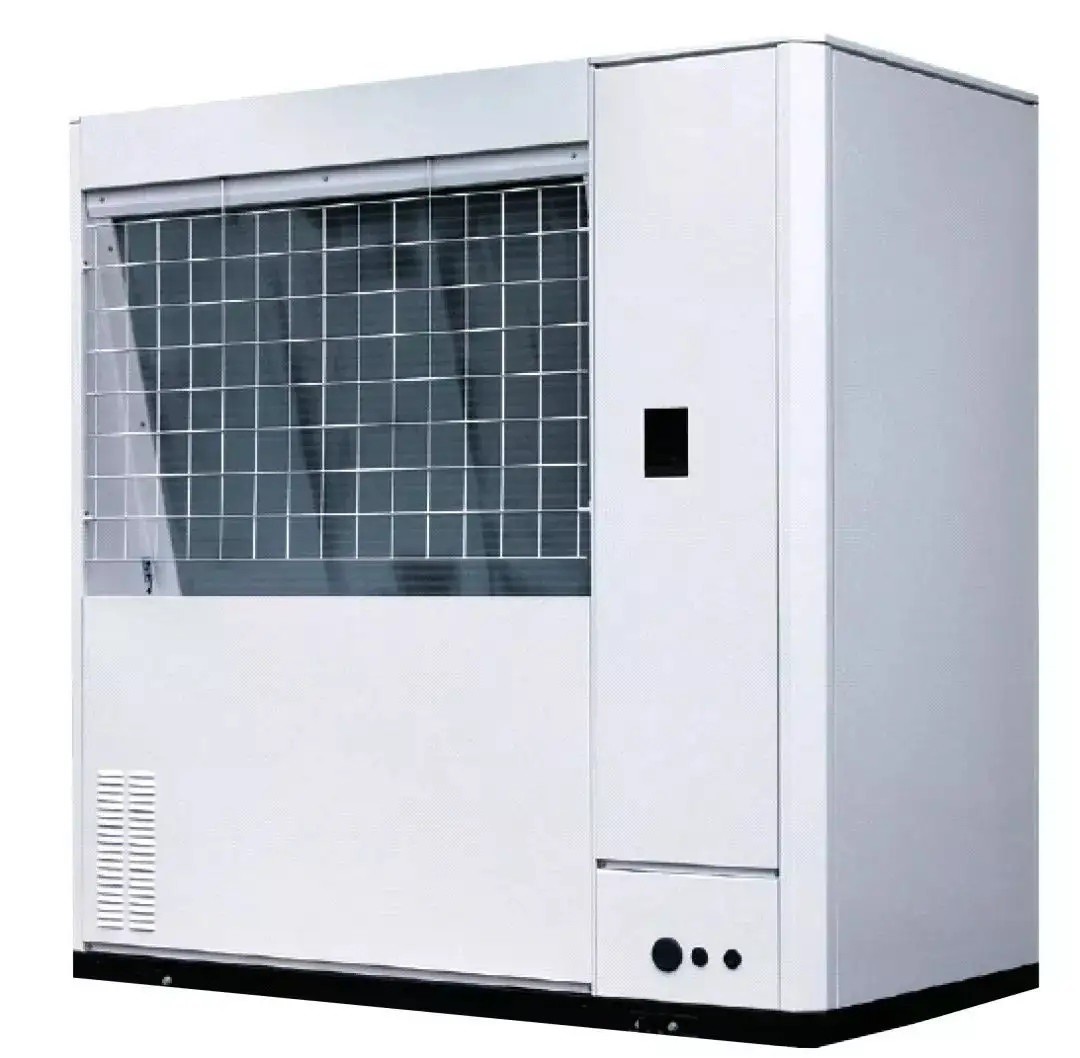

도린 인버터 CO2(R744) 열펌프 시스템 이산화탄소 고온 열 펌프 공기 공급원과 수원에 대한 기술
이산화탄소 넘김 고비 히트 펌프 유닛은 낭비 열 복원에서 중요한 에너지 절약 효과를 가집니다. 임계 초과한 이산화탄소의 우수한 특성을 통하여, 단지 전기는 고온 뜨거운 물을 생산하도록 요구됩니다. 북의 100에서 20도 저방사능 구역에서, 공기의 폐열은 흡수될 수 있습니다. 이산화탄소의 임계 초과 지역에서, 가스 열 교환기는 여전히 효율적으로 60 'Ｃ 위에 고온 뜨거운 물을 생산할 수 있습니다.
원리로 일하는 이산화탄소 열 펌프
CO2Heat 펌프의 작업 원칙은 냉매가 방출될 고온과 고압 가스가 되기 위해 압축기에 의해 압축되는 공기 (또는 물)에서 열을 흡수한다는 것입니다. 고온과 고압 냉각 가스는 가스 쿨러와 열전달에 의해 냉각되고 물에 대한 열은 그리고 나서 가열 기능을 실현합니다.
이산화탄소 열 펌프의 작동 온도 :-43-43COutlet 수온 :35-100CCOP :3.2-7.0

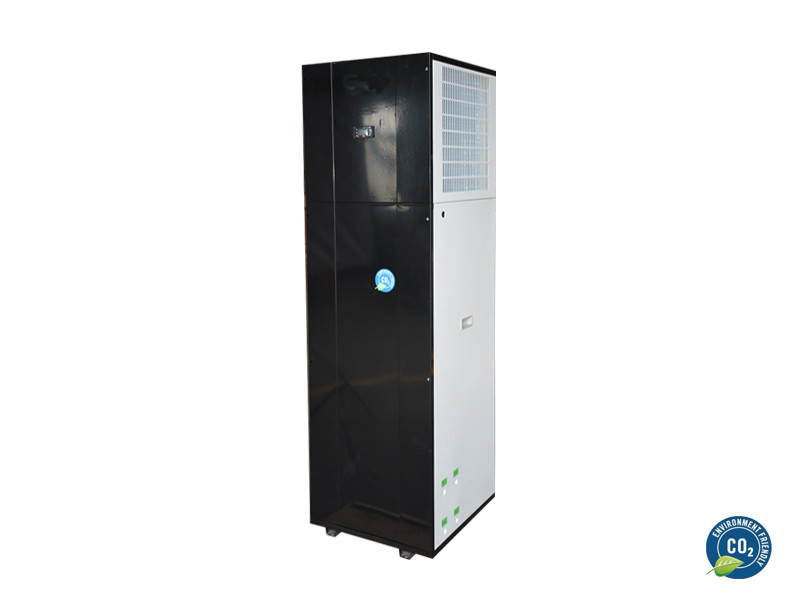

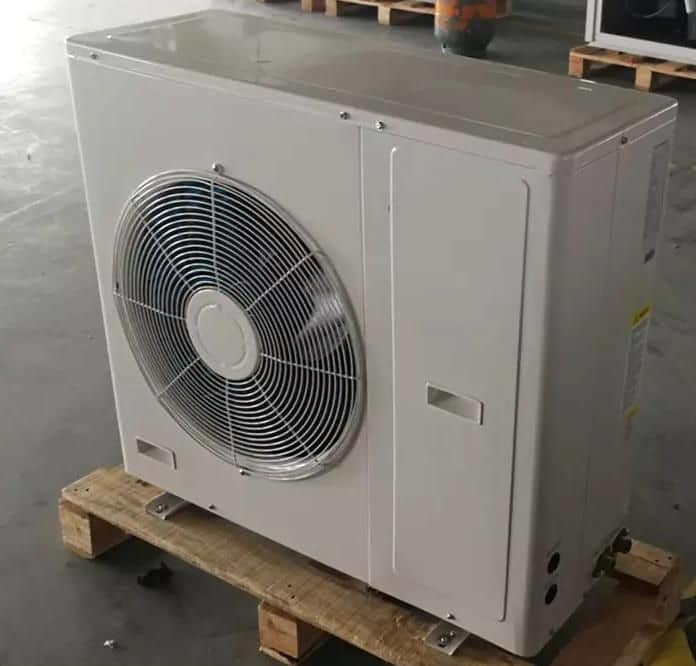

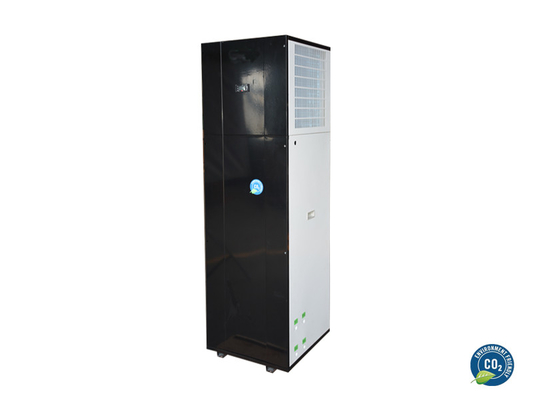

합병된 실내 난방과 열탕난방을 위한 Zew 뉴질랜드 8 kw 주거 이산화탄소 열펌프 시스템의 성능
극히 낮은 온도 근무 조건 : 대기 온도 DB-10-C, 물 유입구 온도 9' Ｃ ;
상태를 녹이세요 : 대기 온도 DB2' C/WB1' Ｃ, 물 유입구 온도 9' Ｃ ; 저온 환경 : 대기 온도 DB7' C/WB6' Ｃ, 물 유입구 온도 9' Ｃ ; 표준 작동 조건 : 대기 온도 DB20' Ｃ /WB15' Ｃ, 유입구 용수 온도 15' Ｃ ; 고온 근무 조건 : 대기 온도 DB38' C/WB23' Ｃ, 유입구 용수 온도 29' Ｃ.

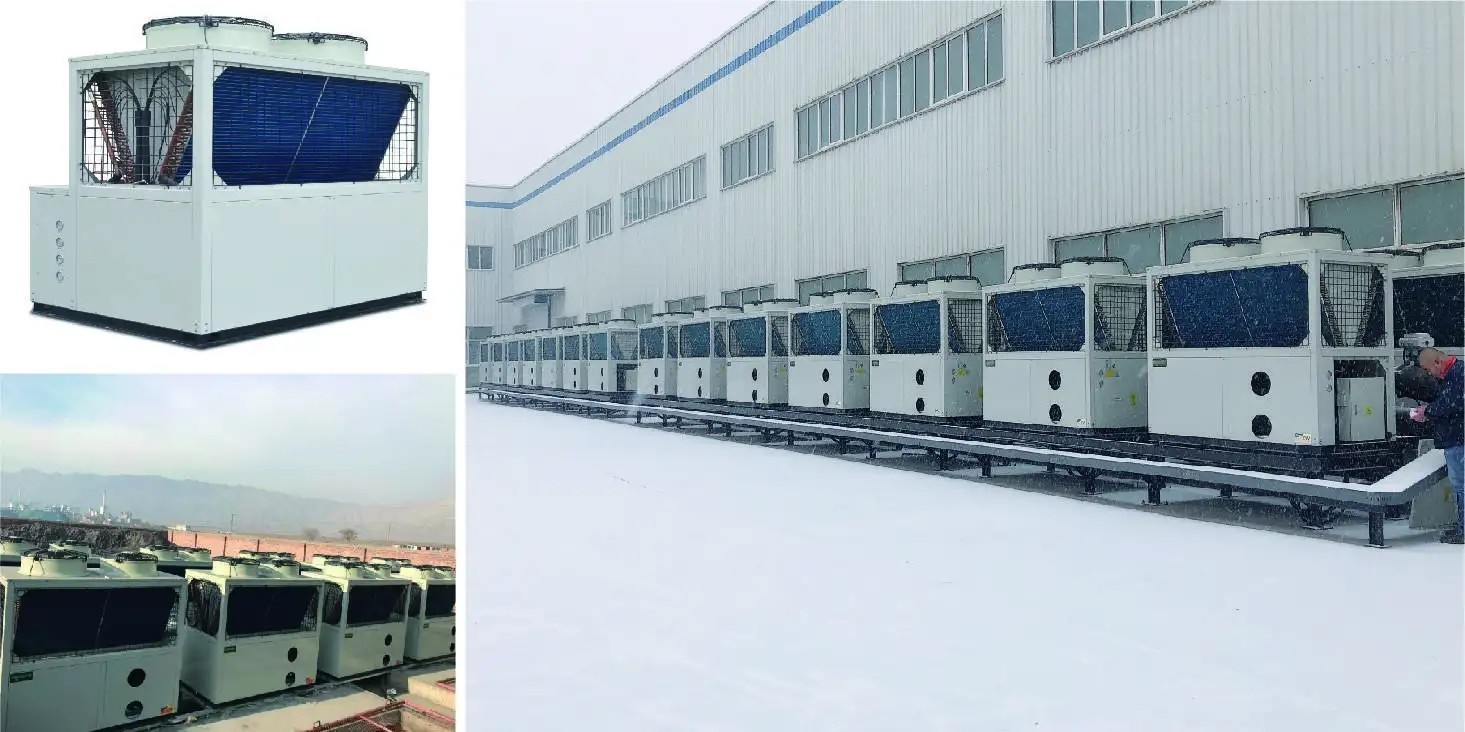

설치 기록 :
1. 설치의 주위에 있는 간격은 Im 이하이지 않아야 합니다 ;
2. 열 펌프 외에 파이프라인은 서리로부터 보호되어야 하고 가열 소자가 설치될 수 있습니다 ;
3. 열차단과 보호 측정은 열손을 막기 위해 온수 순환을 위한 파이프라인을 위해 잡혀야 합니다.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
저수 탱크를 프레셔-베어링 적용 다이어그램
합병된 실내 난방과 열탕난방을 위한 Zew 뉴질랜드 8 kw 주거 이산화탄소 열펌프 시스템
시스템 도 스마트 제어 시스템
합병된 실내 난방과 열탕난방을 위한 Zew 뉴질랜드 8 kw 주거 이산화탄소 열펌프 시스템
|
이산화탄소 열 펌프 뜨거운 물 단위 명세 리스트 합병된 실내 난방과 열탕난방을 위한 Zew 뉴질랜드 8 kw 주거 이산화탄소 열펌프 시스템 |
||||||||
| 모델 | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 상술 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 전원 공급기 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 가열 방법 | 직접적인 히팅 / 순환 | |||||||
| 실시 광고 조건 | (kw) 가열 용량 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) 입력 전원 |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 고온 근무 조건 | (kw) 가열 용량 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) 입력 전원 | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 근무 조건 | (kw) 가열 용량 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) 입력 전원 | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) 물 가열 흐름 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| 파츠 정보 | 송수관 인터페이스 크기 | DN15 | DN20 | DN25 | DN32 | |||
| 물 열교환 장치 | 판형 또는 튜브 열교환 장치 | |||||||
| 공기 열교환기 | 구리 튜브 알루미늄 핀 | |||||||
| 압축기 유형 | 두배 교차로 | 반-폐쇄형 왕복식 | ||||||
| 조작 패널 | 칼라 터치 스크린 | |||||||
| 최대 배출구 온도 | 85C | 90C | ||||||
| 냉각제 | R744(CO2) | |||||||
| 디자인 pressur(MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| 차원 (L,W,H 밀리미터) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( dB) 소음 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (킬로그램) 체중 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| feedwatertemperature(C) | 5~40 | |||||||
| (수압 MPa를 공급하세요) | 0.05~0.4 | |||||||
| 물 배출구 온도 (C) | 55~85 | 55~90 | ||||||
| 최대 흐름 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 대기 온도 (C) | -25~43 | |||||||
시스템 개념도
레오몬) 에너지 절약 테크놀로즈 주식회사가 디자인에 초점을 맞추고, 열 펌프, 증기 기관 열 펌프와 닫힌 드라이어인 CO를 생산하고, 또한 다양한 에너지 해결책을 제공합니다.
우리는 CO의 완전한 산업적 체인, 열 펌프 시리즈와 증기 기관 열 펌프와 닫힌 드르베르 시리즈를 가집니다. 제품은 물 히팅 열 펌프, CO, 가열 열 펌프, CO, 열 에어 송풍기, UItra-로우 온도 CO, 층계형 열 펌프인 CO와 CO, 수열원 히트 펌프, CO, 국내 뜨거운 Water+Heating+Solar 3-in-1 열 펌프, CO, 수영장 열 펌프, 멀티 기능 CO, 수영장 일정온도와 습도 열 펌프, 고온 증기 기관 열 펌프 (120C), 닫힌 드라이어와 기타를 포함합니다. 그들과 CO를 위한 수출 규모 중에, 열 펌프는 상부에 있습니다. 탄화 수열원 히트 펌프는 넓게 남쪽에서 사용됩니다. 국내 뜨거운 Water+Heating+Solar 에너지를 위한 우리의 3-in-1 열 펌프는 특히 유럽시장에서 시장에 따뜻하게 환영받습니다. 게다가, 고온 증기 기관 열 펌프 (120' Ｃ)은 보일러를 위해 완전한 대체가 되었습니다.
