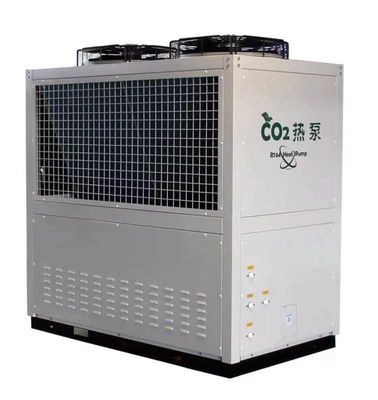

고온 온수 주택 난방 프로젝트 또는 상업용 건물 사용을 위한 CO2 r744 공기 소스 수원 열 펌프의 원리 소개
압축기는 증발기로부터 저온 및 저압의 기체상 이산화탄소 냉매를 흡입하고, 일을 통해 이산화탄소 냉매를 고온 고압의 초임계 유체로 압축한다.고온 고압의 초임계 유체는 가스쿨러로 들어가 물과 열을 교환하고 가스쿨러에서 냉각됩니다.고압 유체는 많은 열을 방출하고 물은 방출된 열을 흡수하여 온도가 계속 상승합니다.고압유체는 팽창밸브에 의해 교축 감압된 후, 주변 공기로부터 열을 흡수하여 증발기 내의 팬의 작용에 의해 저압 기체로 증발하고 압축기로 흡입되어 압축되며, 뜨거운 물을 생산하기 위해 사이클이 반복됩니다.특징 자연 환경 보호 냉매: ODP는 0, GWP는 1, 환경 오염 없음, 무독성, 불연성 우수한 고온 가열 성능: 최고 물 출력은 90℃ 이상에 도달할 수 있음 우수한 저온 성능: at - 20°C 주변 온도, 90°C 고온 온수는 여전히 생성 가능 고효율: 가열 성능 COP는 4.5에 도달할 수 있으며 온수가 저온에서 생성될 때 COP는 여전히 2.0 이상입니다. 광범위한 적용: 그것은 -20℃~43℃의 주변 온도 범위에서 정상적으로 작동할 수 있으며, 국내 또는 산업용 온수 생산에 적합합니다.
고온 온수 주택 난방 프로젝트 또는 상업용 건물 사용을 위한 CO2 r744 공기 소스 수원 히트 펌프의 성능
| 단위 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 명세서 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 전원 공급 장치 | 삼상 5선식380V/50Hz | ||||||
| 난방 모드 | 직열/사이클 방식 | ||||||
| 표준 작업 조건 | 가열 용량(kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 입력 전력(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| 순경 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 온수 유량(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 고온 조건 | 가열 용량 kw ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 입력 전력(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| 순경 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 온수 유량(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 조건 | 가열 용량(kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 입력 전력(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| 순경 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 온수 유량(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 구성품 정보 | 수도관 조인트의 크기 | DN20 | DN25 | DN32 | DN40 | ||
| 물 열교환기 | 플레이트 또는 슬리브 열교환기 | ||||||
| 공기 열교환기 | 동관용 알루미늄 핀 | ||||||
| 압축기 유형 | 반폐쇄왕복 | ||||||

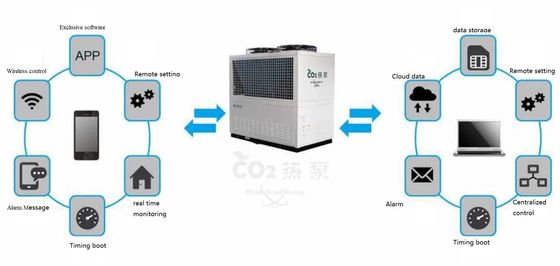

| 조작 패널 | 컬러 터치 스크린 | ||||||
| 최대 출구 온도(℃) | 90℃ | ||||||
| 냉매 | R744 (CO2) | ||||||
| 설계압력(MPa) | 높은 쪽 15, 낮은 쪽 8 | ||||||
| 치수(길이, 너비 및 높이 mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 소음(dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 무게(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 사용 범위 | 급수온도(℃) | 5~40 | |||||
| 급수 압력 | 0.05~0.4 | ||||||
| 방류수 온도(℃) | 55~90 | ||||||
| 최대 유량 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 주위온도(℃) | '-20~43 | ||||||
