모델링 가정 • 모든 모델에서: – 10K(18°F) 증발기 과열도 – 핀치에서 3K(5°F) 가장 가까운 접근 – 0 팬 및 펌프 작업 – 95% 모터 효율 – ηisen = 0.90 – 0.0467*PR – ηvol = 1.00 – 0.04*PR – 100kPa 응축기 압력 강하 – 50kPa 증발기 압력 강하 • CO2별: – COP에 최적화된 높은 측압 • HFC별: – 5K 응축기 과냉각

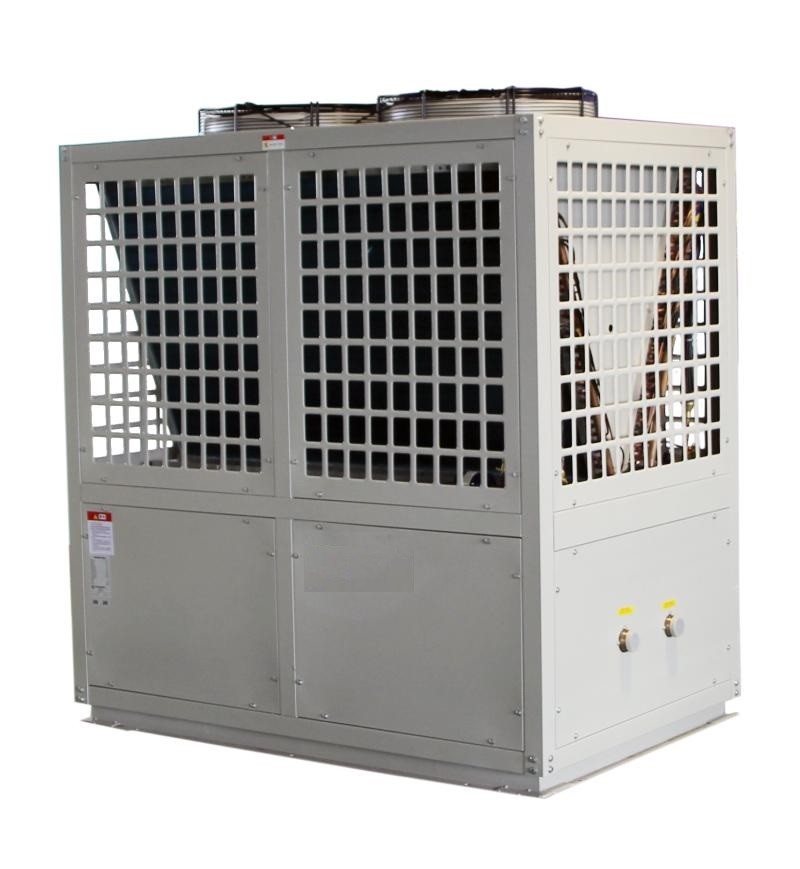

| 단위 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 명세서 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 전원 공급 장치 | 삼상 5선식380V/50Hz | ||||||
| 난방 모드 | 직열/사이클 방식 | ||||||
| 표준 작업 조건 | 가열 용량(kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 입력 전력(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| 순경 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 온수 유량(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 고온 조건 | 가열 용량 kw ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 입력 전력(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| 순경 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 온수 유량(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 조건 | 가열 용량(kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 입력 전력(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| 순경 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 온수 유량(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 구성품 정보 | 수도관 조인트의 크기 | DN20 | DN25 | DN32 | DN40 | ||
| 물 열교환기 | 플레이트 또는 슬리브 열교환기 | ||||||
| 공기 열교환기 | 동관용 알루미늄 핀 | ||||||
| 압축기 유형 | 반폐쇄왕복 | ||||||
| 조작 패널 | 컬러 터치 스크린 | ||||||
| 최대 출구 온도(℃) | 90℃ | ||||||
| 냉매 | R744 (CO2) | ||||||
| 설계압력(MPa) | 높은 쪽 15, 낮은 쪽 8 | ||||||
| 치수(길이, 너비 및 높이 mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 소음(dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 무게(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 사용 범위 | 급수온도(℃) | 5~40 | |||||
| 급수 압력 | 0.05~0.4 | ||||||
| 방류수 온도(℃) | 55~90 | ||||||
| 최대 유량 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 주위온도(℃) | '-20~43 | ||||||
