| 모크: | 교섭할 수 있습니다 |
| Price: | negotiable |
| 표준 포장: | 고객 요청에 따라서 표준 수출은 패키징합니다 |
| 배달 기간: | 1-30 일로 일합니다 |
| 지불 방법: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, |
| 공급 용량: | 80000 PC / 년 |

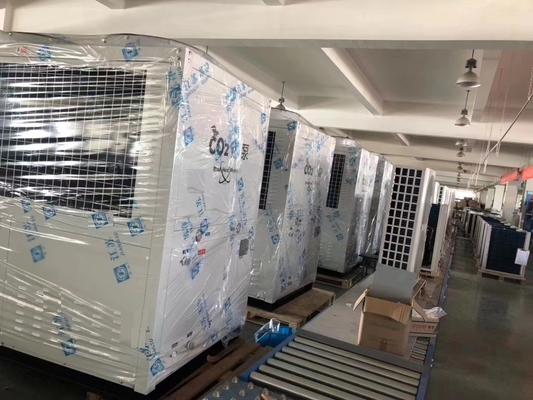

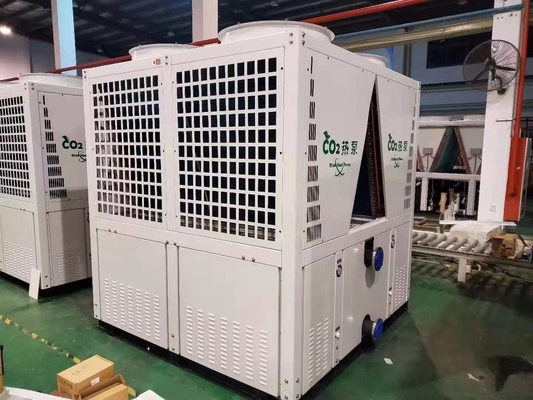

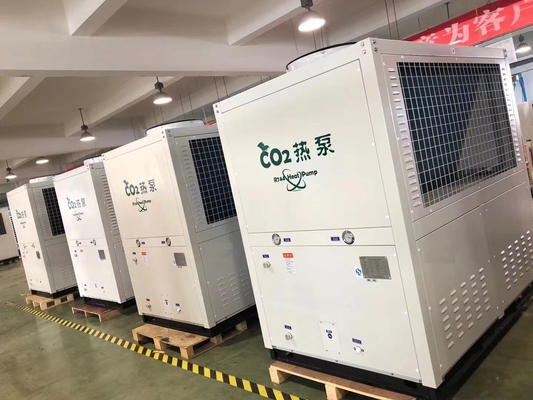

CO2 R744 공기열원 수열원 히트펌프 37kw 상업용 온수 사용 원리 소개
탄산가스 히트펌프는 외함, 외함 내 수평으로 배치된 격판, 격판 위에 고정된 열교환기 어셈블리, 격판 양측에 경사지게 배치된 열교환기로 구성되며, 열교환기 어셈블리 위에는 팬이 배치됩니다. 본 발명에서는 케이싱 내부에 횡방향 배플을 배치하고, 배플은 케이싱을 상하부 공간으로 나누며, 열교환기 어셈블리는 배플 위에 설치되고, 배관 시스템과 순환 시스템은 배플 하부 공간에 설치됩니다. 열교환기 어셈블리와 배관 시스템은 격판에 의해 분리되어 열교환기와 배관 시스템 간의 대류를 방지하여 두 시스템 간의 상호 영향을 방지함으로써 탄산가스 히트펌프의 정상적인 작동에 유리합니다.
채택된 히트펌프 시스템은 탄산가스 히트펌프 시스템용 기액 분리기입니다. 탄산가스 히트펌프 시스템용 기액 분리기는 공기 흡입구와 공기 배출구가 있는 실린더 본체를 포함합니다. 공기 흡입구에는 공기 흡입 파이프가 제공되고, 공기 배출구는 오일 리턴 파이프에 연결됩니다. 오일 리턴 파이프는 "U"자 모양입니다. 오일 리턴 파이프의 한쪽 끝은 공기 배출구와 통하고, 다른 쪽 끝은 공중에 매달려 있고 흡입 파이프의 축과 어긋나 있으며, 오일 리턴 파이프의 굴곡부에 적어도 하나의 오일 리턴 구멍이 방사형으로 배열됩니다. 이 실용신안은 탄산가스 히트펌프 시스템의 기액 분리 기능을 효과적으로 실현하고, 윤활유와 탄산가스 액체의 혼합 상태인 액체가 일정한 유량으로 압축기로 원활하게 복귀하여 "액체 타격" 또는 "실린더 연소" 사고 등의 발생을 방지하는 이점을 가집니다.
CO2 R744 공기열원 수열원 히트펌프 37kw 상업용 온수 사용 파라미터
| 장치 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 사양 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 전원 공급 장치 | 삼상 5선식 380V/50Hz | ||||||
| 난방 모드 | 직접 난방/순환식 | ||||||
| 표준 작업 조건 | 난방 용량(kW) | 27.5 | 36.7 | 55.1 | 72.8 | 106.5 | 155.1 |
| 입력 전력(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 온수 유량(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 고온 조건 | 난방 용량(kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| 입력 전력(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 온수 유량(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 조건 | 난방 용량(kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 입력 전력(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 온수 유량(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 부품 정보 | 수관 연결부 크기 | DN20 | DN25 | DN32 | DN40 | ||
| 수열 교환기 | 판형 또는 슬리브형 열교환기 | ||||||
| 공기 열 교환기 | 구리관용 알루미늄 핀 | ||||||
| 압축기 유형 | 반밀폐 왕복동식 | ||||||
| 작동 패널 | 컬러 터치 스크린 | ||||||
| 최대 출구 온도(°C) | 90°C | ||||||
| 냉매 | R744 (CO2) | ||||||
| 설계 압력(MPa) | 고압측 15, 저압측 8 | ||||||
| 치수 (길이, 너비, 높이 mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 소음 (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 무게(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 사용 범위 | 급수 온도(°C) | 5~40 | |||||
| 급수 압력 | 0.05~0.4 | ||||||
| 배출수 온도(°C) | 55~90 | ||||||
| 최대 유량 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 주변 온도(°C) | '-20~43 | ||||||
