이산화탄소를 냉매로 이용하는 공기 공급원 또는 워터 소스 열 펌프의 강도
이산화탄소 열 펌프 제어기, 이산화탄소 열 펌프는 압축기, 선풍기, 물 펌프, 전자 팽창 밸브, 3방향 밸브, 증발기와 열교환기를 포함하고 제어기가 온도 센서를 포함하며, 그것이 이산화탄소 열 펌프에 배열되고, 각각 핵심 사항 온도를 발견하는데 사용됩니다 ; 압축기 배출구에 설정되는 고압 압력 제어기는 이산화탄소 열 펌프에서의 압력이 MCU에 세트 상한을 초과하고, 신호를 보내는지 탐색합니다 ; 압축기 흡입구에 설정되는 저압 압력 제어기는 이산화탄소 열 펌프 압력이 세트 하한 보다 낮고, 신호를 MCU에게 보내는지 탐색합니다 ; 드라이브 모듈이 익숙한 중계기는 압축기, 팬과 3방향 밸브를 제어합니다 ; 드라이브 모듈이 익숙한 물 펌프는 물 펌프의 속도를 조정합니다 ; 드라이브 모듈이 익숙한 전자 팽창 밸브는 전자 팽창 밸브를 운전합니다. 제어기는 효과적으로 제어 시스템의 비싼 비용, 지적 결함 진단과 에너지 절약형이고 효율적 운영과 같은 복잡한 문제를 해결하고, 데이터의 실시간 분석과 처리를 통하여 제어기 시스템을 더 최적화되게 합니다.
이산화탄소 열이 슬러지 건조시스템을 펌핑한다고, 이산화탄소 열 펌프 슬러지 건조시스템은 다음을 포함합니다 : 슬러지 건조 부대, 슬러지 건조 부대가 건조 오니와 습한 허풍을 획득하기 위해 찌꺼기를 말래서 사용됩니다 ; 그리고 이산화탄소 열 펌프 부대, 이산화탄소 열 펌프 부대가 슬러지 건조 부대에서 마른 고온 공기로 이산화탄소 열 펌프 부대로 흘러드는 습기 있고 뜨거운 공기를 형성해서 사용되고 그리고 나서 마른 고온 공기를 슬러지 건조 부대로 되돌리으면서, 마른 고온 공기가 찌꺼기를 말리기 위한 발열원으로서 사용됩니다. 실용 신안은 임계 초과 이산화탄소 히트 펌프 유닛을 채택하고 따라서, 압축기의 배기 온도가 높고 따라서, 이산화탄소의 잠열이 높고 불응축식이고 따라서, 온풍 배출구의 온도가 100 'Ｃ상까지 올라갈 수 있고 건조 효율이 매우 강화됩니다
이산화탄소 열 펌프 일련 다중 탱크 직접적인 열 가열 시스템은 다음을 포함합니다 : 이산화탄소는 펌프 장치와 저수 탱크를 가열시키고, 다음과 같이 묘사됩니다 : 물 탱크처럼 움직라는 것은 여러와 서로 컷오프 밸븝과 직렬로 연결되는 것은 정돈됩니다 두대 인접한 저수 탱크 사이에 ; 히트 펌프 유닛의 유출구는 제 1 급 탱크로 연결되고 이산화탄소 히트 펌프 유닛의 반송수 항구가 끝 저수 탱크로 연결됩니다 ; 제 1 급 탱크의 유출구는 가열 장비의 물 유입구로 연결되고 끝 저수 탱크가 가열 장비의 물 유입구로 연결됩니다 ; 수돗물 공급 브랜치는 또한 이산화탄소 히트 펌프 유닛과 제 1 급 탱크 사이에 물 공급 브랜치에 제공됩니다. 실용 신안은 단순 구조, 편리 설치와 조정을 가지고, 단위의 안정성을 향상시키고, 유지와 자재 비용을 감소시키고 넘김 고비 이산화탄소 히트 펌프 열교환기의 열 교환 효율을 향상시킵니다.

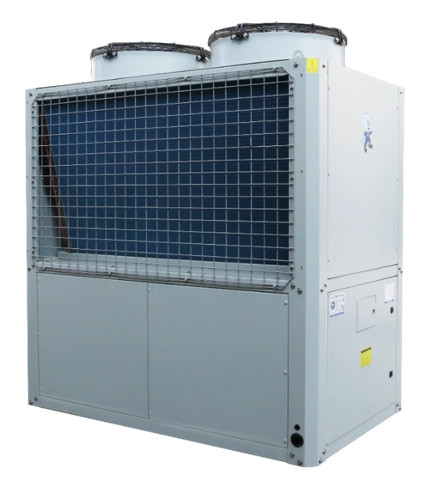

이산화탄소를 냉매로 이용하는 상업적 공기 공급원 또는 워터 소스 열 펌프
| 유닛 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 상술 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 전원 공급기 | 3상 five-wire380V/50Hz | ||||||
| 가열 모드 | 직접적인 열 / 사이클타입 | ||||||
| 표준 작동 조건 | 가열 용량 (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 입력 전원(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 뜨거운 물 flow(m3/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 고온 상태 | 가열 용량 kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 입력 전원(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 뜨거운 물 flow(m3/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 환경 | 가열 용량 (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 입력 전원(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 뜨거운 물 flow(m3/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 성분 정보 | 물 관이음새의 크기 | DN20 | DN25 | DN32 | DN40 | ||
| 물 열교환 장치 | 판형 또는 소매 열교환기 | ||||||
| 공기 열교환기 | 구리 튜브를 위한 알루미늄 핀 | ||||||
| 압축기 유형 | 반-폐쇄형 레시프로케이팅 | ||||||
| 조작 패널 | 칼라 터치 스크린 | ||||||
| 최대 수단 온도(C) | 90C | ||||||
| 냉각제 | R744 (CO2 ) | ||||||
| 디자인 압력(MPa) | 높은 쪽 15, 낮은 쪽 8 | ||||||
| 차원 (길이, 폭과 높이 밀리미터) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 소음 (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 중량(KG) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 사용의 범위 | 급수 온도(C) | 5~ 40 | |||||
| 급수 압력 | 0.05~ 0.4 | ||||||
| 유출하는 온도(C) | 55~ 90 | ||||||
| 최대 흐름 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 에워싼 온도(C) | '-20~43 | ||||||
