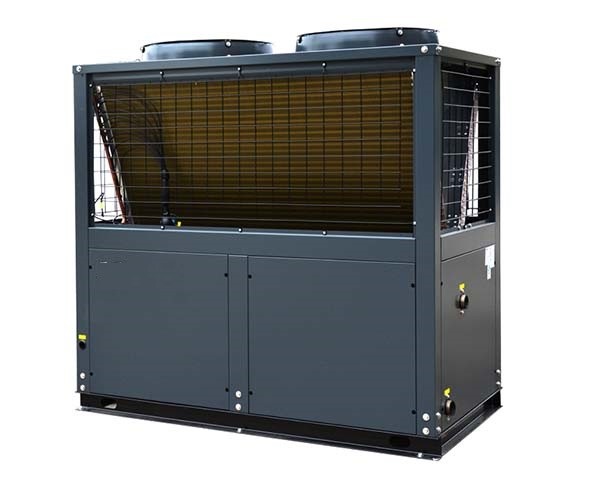

물 열 펌프 40 kw에 대한 상업적 리비어 이산화탄소 R744 공기의 강도
3-웨이, 두번째 전기 3방향 밸브의 우회 도로관이 고밀도 상 변화의 물 유입관에 연결되는 후 첫번째 전기 3방향 밸브, 첫번째 전기 3방향 밸브의 우회 도로관이 이산화탄소 열 펌프 수배관 3-웨이, 수배관이 인 이산화탄소 열 펌프에 연결되는 이산화탄소 열 펌프 물 유입관이 연결되는 이산화탄소 열 펌프를 포함하는, 고밀도 상 변화 축열 장치가 두번째 전기 3방향 밸브에 연결된 채로 설비된 이산화탄소 히트 펌프 장치 축열 장치와 고밀도 상 변화 축열 장치의 수배관은 열 펌프 수단에 연결됩니다. 송수관 3-웨이에, 전기 3방향 밸브는 제어 유닛에 의해 제어됩니다 ; 시스템에 열을 공급하고 열 펌프에 의해 발생된 과도한 열을 저장하는 동안, 실용 신안의 장치는 실외 기온이 높은 때인 고밀도 상 변화 축열 장치를 사용할 수 있습니다 ; 실외 기온이 매우 낮을 때, 열 펌프는 꺼지고 저장열이 사용하기 위한 시스템을 위해 공개되고 전기 보조 난방 시스템이 따라서 취소됩니다. 제어유니트의 제어를 통하여, 이산화탄소 열 펌프의 일하는 성능 계수는 극대화되고 시스템 전원 구성 능력이 감소됩니다.
Microwave drying and sterilization equipment for carbon dioxide heat pump enthalpy increase, including wetting system, material conveying system, microwave drying and sterilizing system, carbon dioxide heat pump enthalpy increasing system and gas purification system, the wetting system is used to wet the material to be treated and convey the material The system is used to transport the materials to be processed into the microwave drying and sterilizing system to be dried and sterilized by microwaves and then discharged. The moist and hot gas generated during the drying and sterilization process is cooled and dehumidified by the carbon dioxide heat pump enthalpy increasing system, and then emptied after being purified by the gas purification system. , the heat generated by the microwave generator is cooled by the carbon dioxide heat pump enthalpy increase system, and the carbon dioxide heat pump enthalpy increase system recovers the heat generated by the microwave generator and the heat of the wet and hot exhaust gas to preheat the spray water and the materials to be treated. The equipment has high drying and sterilization efficiency and good effect, utilizes the enthalpy increasing system to realize the cascade utilization of waste heat and the recycling of water resources, has low operation cost and no environmental pollution.
물 열 펌프 40 kw에 대한 상업적 리비어 이산화탄소 R744 공기
| 유닛 유형 | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 상술 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 전원 공급기 | 3상 five-wire380V/50Hz | ||||||
| 가열 모드 | 직접적인 열 / 사이클타입 | ||||||
| 표준 작동 조건 | 가열 용량 (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 입력 전원(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 뜨거운 물 flow(m3/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 고온 상태 | 가열 용량 kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 입력 전원(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 뜨거운 물 flow(m3/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 환경 | 가열 용량 (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 입력 전원(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 뜨거운 물 flow(m3/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 성분 정보 | 물 관이음새의 크기 | DN20 | DN25 | DN32 | DN40 | ||
| 물 열교환 장치 | 판형 또는 소매 열교환기 | ||||||
| 공기 열교환기 | 구리 튜브를 위한 알루미늄 핀 | ||||||
| 압축기 유형 | 반-폐쇄형 레시프로케이팅 | ||||||
| 조작 패널 | 칼라 터치 스크린 | ||||||
| 최대 수단 온도(C) | 90C | ||||||
| 냉각제 | R744 (CO2 ) | ||||||
| 디자인 압력(MPa) | 높은 쪽 15, 낮은 쪽 8 | ||||||
| 차원 (길이, 폭과 높이 밀리미터) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 소음 (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 중량(KG) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 사용의 범위 | 급수 온도(C) | 5~ 40 | |||||
| 급수 압력 | 0.05~ 0.4 | ||||||
| 유출하는 온도(C) | 55~ 90 | ||||||
| 최대 흐름 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 에워싼 온도(C) | '-20~43 | ||||||
