뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수하기 위한 R744 이산화탄소 공기에 대한 기술
압축기는 증발기에서 저온과 저압 가스 탄소 이산화물 냉매를 빨아들이고, 작업을 통하여 이산화 탄소 냉매를 고온과 고압력 초임계 액으로 압축합니다. 고온과 고압력 초임계 액은 물과 열을 교환하기 위해 가스 쿨러에 들어가고, 가스 쿨러에서 냉각됩니다. 고압 유체는 많은 열을 공개하고 물이 공개된 열을 흡수하고 온도가 계속 상승합니다. 고압 유체가 팽창 밸브에 의해 질식하고 감압된 후, 그것은 주위 대기로부터의 열을 흡수하고, 증발기에서 선풍기의 조치를 통하여 저압 가스로 증발하고, 압축될 압축기 속으로 빨려들어가고 순환이 뜨거운 물을 생산하기 위해 반복됩니다. 특징 자연적 환경 보호 냉각제 : ODP는 0입니다, GWP가 1, 논-톡식 환경으로 어떤 오염, 불연성 우수한 고온 가열 성능이 아닙니다 : 가장 높은 물 배출은 90C 우수한 저온 성능이상까지 올라갈 수 있습니다 : -20' Ｃ 대기 온도에, 뜨거운 물이 여전히 일 수 있는 90' Ｃ 고온은 고효율을 생산했습니다 : 가열 성능 COP은 4.5에 도달할 수 있고 뜨거운 물이 저온에 생산될 때, COP은 여전히 2.0이지 광범위한 적용 위에 있습니다 : 그것은 국내이거나 산업적 뜨거운 물의 우리의 생산에 적합한 -20C~43C의 대기 온도 범위에서 정상적으로 일할 수 있습니다
뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수하기 위한 R744 이산화탄소 공기의 성능
극히 낮은 온도 근무 조건 : 대기 온도 DB-10-C, 물 유입구 온도 9' Ｃ ;
상태를 녹이세요 : 대기 온도 DB2' C/WB1' Ｃ, 물 유입구 온도 9' Ｃ ; 저온 환경 : 대기 온도 DB7' C/WB6' Ｃ, 물 유입구 온도 9' Ｃ ; 표준 작동 조건 : 대기 온도 DB20' Ｃ /WB15' Ｃ, 유입구 용수 온도 15' Ｃ ; 고온 근무 조건 : 대기 온도 DB38' C/WB23' Ｃ, 유입구 용수 온도 29' Ｃ.

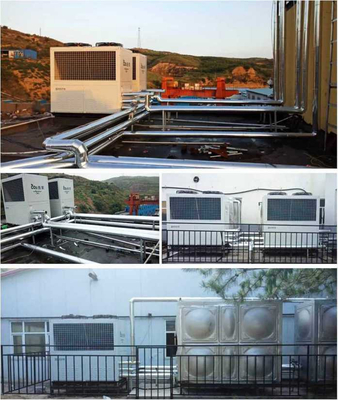

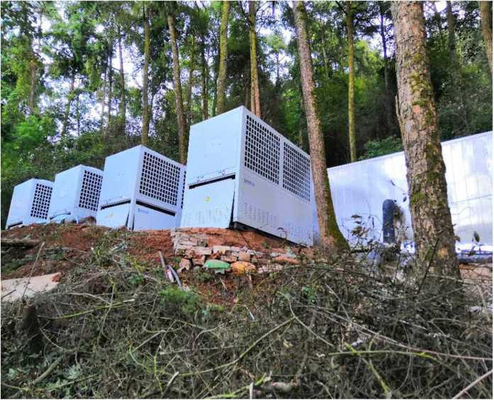

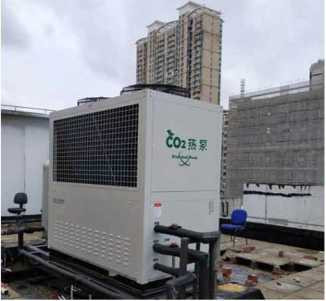

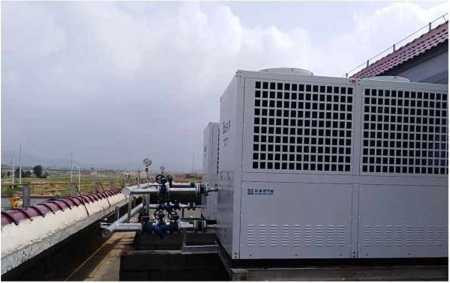

설치 기록 :
1. 설치의 주위에 있는 간격은 Im 이하이지 않아야 합니다 ;
2. 열 펌프 외에 파이프라인은 서리로부터 보호되어야 하고 가열 소자가 설치될 수 있습니다 ;
3. 열차단과 보호 측정은 열손을 막기 위해 온수 순환을 위한 파이프라인을 위해 잡혀야 합니다.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
저수 탱크를 프레셔-베어링 적용 다이어그램
R744 이산화탄소 공기가 뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수합니다
시스템 도 스마트 제어 시스템
R744 이산화탄소 공기가 뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수합니다
|
이산화탄소 열 펌프 뜨거운 물 단위 명세 리스트 R744 이산화탄소 공기가 뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수합니다 |
||||||||
| 모델 | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 상술 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 전원 공급기 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 가열 방법 | 직접적인 히팅 / 순환 | |||||||
| 실시 광고 조건 | (kw) 가열 용량 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) 입력 전원 |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 고온 근무 조건 | (kw) 가열 용량 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) 입력 전원 | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 근무 조건 | (kw) 가열 용량 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) 입력 전원 | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) 물 가열 흐름 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| 파츠 정보 | 송수관 인터페이스 크기 | DN15 | DN20 | DN25 | DN32 | |||
| 물 열교환 장치 | 판형 또는 튜브 열교환 장치 | |||||||
| 공기 열교환기 | 구리 튜브 알루미늄 핀 | |||||||
| 압축기 유형 | 두배 교차로 | 반-폐쇄형 왕복식 | ||||||
| 조작 패널 | 칼라 터치 스크린 | |||||||
| 최대 배출구 온도 | 85C | 90C | ||||||
| 냉각제 | R744(CO2) | |||||||
| 디자인 pressur(MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| 차원 (L,W,H 밀리미터) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( dB) 소음 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (킬로그램) 체중 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| feedwatertemperature(C) | 5~40 | |||||||
| (수압 MPa를 공급하세요) | 0.05~0.4 | |||||||
| 물 배출구 온도 (C) | 55~85 | 55~90 | ||||||
| 최대 흐름 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 대기 온도 (C) | -25~43 | |||||||
뜨거운 물을 -30degree를 가열시키고 냉각시키기 위한 열 펌프 160kW 상업적인 사용법을 급수하기 위한 R744 이산화탄소 공기의 시스템 개념도
