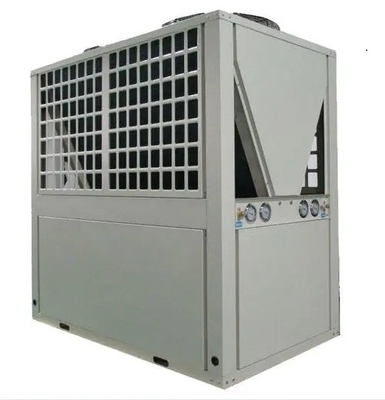

합병된 실내 난방과 열탕난방을 위한 AC 인버터 이산화탄소 열 펌프 주거 이산화탄소 열 펌프 시스템에 대한 기술
에너지 효율적이고 계속할 수 있는 주거 이산화탄소 열 펌프
기술에 대하여
열 펌프를 급수하기 위한 공기는 고온 수 생산을 위한 대기에서 열을 이용하는 매우 효율적인 장치입니다. 그것의 열은 전기 입력 만큼높게 5 번에 에너지 출력은 약 3입니다. 그것은 효과가 있는 방법은 에너콘 시스템의 그것과 정반대입니다 : 그것은 대기로부터 환기를 추출하기 위해 압축기와 열교환기와 냉각 사이클을 사용하고 이 환기를 물로 이송합니다.
열 펌프를 급수하기 위한 공기는 유일한 1의 지구 온난화 지수 (GWP)를 가지고 있는 자연 냉매 이산화탄소를 사용합니다. 일반적으로 열 펌프는 2088년의 GWP를 가지고 있는 R410A와 같은 합성 냉각한 가스를 사용합니다. 공습으로 방사될 때, 이것의 영향이 이산화탄소 보다 2088 배 더 높은 것은다고 이 수는 나타냅니다.
열 펌프를 급수하기 위한 이산화탄소 공기는 다음을 위한 적합한 선택입니다
고온 생활용 온수 생산
현존하는, 적당히 격리된 집들에서 고온 냉각 장치 가열.
기록 : 이 적용은 가열 시스템 수류와 온도의 우수한 제어를 요구합니다. 고객 만족도는 우리의 최우선 사항입니다
양쪽 개장과 새로운 건물 적용을 위한 이산화탄소 열 펌프
주거용이거나 상업적이든지 아니든지, 열 펌프는 당신의 지점에 계속할 수 있는 뜨거운 물 세대을 얻는 자원입니다 :
1) 계속할 수 있는 히트 보상 (NDRHI)는 개량 출원에 관하여 더 큰 대가를 줄 수 있었습니다.
2) 5 주간 기간 이내에 고온 수 생산은 단지 계절적 난방보다 더 좋습니다. 이 장치는 매우 양쪽 비용과 탄소 배출을 줄입니다.
어떻게 이산화탄소 히트가 노력한다고 논의하는 것 당신의 프로젝트의 요구조건을 충족시킬 수 있습니다, 왜 우리의 팀과 연락하지 않습니까??
중요한 도입
압축기는 증발기에서 저온과 저압 가스 탄소 이산화물 냉매를 빨아들이고, 작업을 통하여 이산화 탄소 냉매를 고온과 고압력 초임계 액으로 압축합니다. 고온과 고압력 초임계 액은 물과 열을 교환하기 위해 가스 쿨러에 들어가고, 가스 쿨러에서 냉각됩니다. 고압 유체는 많은 열을 공개하고 물이 공개된 열을 흡수하고 온도가 계속 상승합니다. 고압 유체가 팽창 밸브에 의해 질식하고 감압된 후, 그것은 주위 대기에서 열을 흡수하고, 증발기에서 선풍기의 조치를 통하여 저압 가스로 증발하고, 압축될 압축기 속으로 빨려들어가서, 뜨거운 물을 제공하는 것은 반복해서 순환합니다.
특징
자연적 환경 보호 냉각제 : 이산화탄소 냉각제, ODP는 0입니다, GWP가 불연성인 1, 논-톡식 환경으로 어떤 오염이 아닙니다 ;
높은 물 배출구 온도 : 공급 / 반송수 온도는 65' C/45' Ｃ에 도달할 수 있고 가장 높은 배출구 수온이 냉각 장치에 적합한 75' Ｃ상까지 올라갈 수 있습니다 ;
우수한 저온 성능 : -35' Ｃ 대기 온도에, 난방은 여전히 정상적입니다 ;
고효율 : 가열 성능 COP은 -30C의 대기 온도 1.8에 도달할 수 있습니다 ;
애플리케이션의 넓은 범위 : 추운 지역에 적합한 -35C~20C.
시스템 개념도
열 펌프는 특히 뜨거운 물 세대 동안 큰 수에서, 예를 들면 상업적 응용 분야에와 산업 적용에, 주택 산업에서 개발되었습니다. 유일한 핵심 기술의 덕택으로, 부대는 또한 믿을 수 있는 오퍼레이션과 고열이 낮은 실외 기온에 심지어 출력한다는 것을 극단적으로 보증합니다.
열펌프 시스템은 -25 'Ｃ만큼 낮은 실외 기온에 그리고 최고 3.88까지 뜨거운 물 COP으로 90 'Ｃ의 흐름 온도를 발생시킵니다. 고정 속도 시스템의 능력을 넘어서는 효율성에서 상당한 상승을 보증하면서, 최근 인버터 스크롤 압축기는 이러한 점에서 중대한 장점을 제공합니다.
| 이산화탄소 열 펌프 뜨거운 물 단위 명세 리스트 | ||||||||
| 모델 | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 상술 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 전원 공급기 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 가열 방법 | 직접적인 히팅 / 순환 | |||||||
| 실시 광고 조건 | (kw) 가열 용량 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) 입력 전원 |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 고온 근무 조건 | (kw) 가열 용량 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) 입력 전원 | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3 / Ｈ) 물 가열 흐름 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 저온 근무 조건 | (kw) 가열 용량 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) 입력 전원 | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) 물 가열 흐름 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| 파츠 정보 | 송수관 인터페이스 크기 | DN15 | DN20 | DN25 | DN32 | |||
| 물 열교환 장치 | 판형 또는 튜브 열교환 장치 | |||||||
| 공기 열교환기 | 구리 튜브 알루미늄 핀 | |||||||
| 압축기 유형 | 두배 교차로 | 반-폐쇄형 왕복식 | ||||||
| 조작 패널 | 칼라 터치 스크린 | |||||||
| 최대 배출구 온도 | 85C | 90C | ||||||
| 냉각제 | R744(CO2) | |||||||
| 디자인 pressur(MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| 차원 (L,W,H 밀리미터) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( dB) 소음 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (킬로그램) 체중 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| feedwatertemperature(C) | 5~40 | |||||||
| (수압 MPa를 공급하세요) | 0.05~0.4 | |||||||
| 물 배출구 온도 (C) | 55~85 | 55~90 | ||||||
| 최대 흐름 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 대기 온도 (C) | -25~43 | |||||||
